H101F
行程 114 × 75 mm
平顶设计
适用绝大多数显微镜品牌
亚微米级重复定位精度
运行安静平稳
多种夹具可供选择
IST智能扫描技术
产品描述
产品参数
资料下载
相关附件
产品描述
Prior Scientific 新一代正置显微镜电动平台，H101F 平台包括一个完全平坦的顶板设计，为物镜和鼻轮旋转提供无阻碍的空间。
低型样品夹便于使用高 NA 物镜/聚光镜，而新一代的微型高扭矩电机便于聚光镜和其他显微镜调整。较大的样品台面区域可兼容各种应用，如大型组织切片和其他样品支架。可选的嵌入式高分辨率 XY 编码器提供高精度。
H101F 简化了电缆布线，节省空间。老款样品夹可以通过转接板适配 H101F。H101F ProScan stage 采用智能扫描技术IST。通过大量的测试，每一个平台都有一套各自的校准数据，纠正平台的正交误差，来获得高质量的平台性能。ProScan III 控制器可以进行各种必要的调整，来确保优越的正交以及位置准确性。
一、操作简单易上手
通过 H101F 电动XY平台，用户可轻松实现样品的自动扫描，只需在操作软件中简单设置，平台就能按照预设指令，快速且精准地对样品进行全方位扫描。不仅如此，它还拥有强大的位置信息存储功能，用户可将关键的位置点保存下来，方便后续随时回溯和检查，确保每次实验都能保持优异的重复性，极大地提高了实验效率。
二、自定义扫描路径
在实际检测过程中，不同的样品和检测目的需要不同的扫描方式。H101F 充分考虑到这一点，为用户提供了多样的扫描路径选择。它既可以按照之字形路线进行扫描，确保全面覆盖样品区域；也能以蛇形路线穿梭，在提高扫描效率的同时，确保细节不被遗漏；甚至还能根据特殊需求，规划随机路线，满足一些独特的检测场景。
三、IST智能扫描技术
IST智能扫描技术通过集成误差补偿机制提高载物台定位精度。在以往使用电动载物台的过程中可能会出现以下问题：
● 电机驱动误差导致目标位置与实际位置偏差
● X/Y 轴正交性不完美引发耦合误差
● 温湿度变化使校准数据失效
● 显微镜更换不同载物台之后需要重新校准
IST校准过程
● 手动输入系统参数（物镜倍数、环境温度等）
● 自动或手动移动载物台至网格交点，记录电机坐标与实际位置偏差
● 生成误差表并存储于载物台内部存储器
● 运动过程中控制软件实时读取误差表，修正电机指令
● 可支持多环境误差表（如不同温度），适应动态条件
IST智能扫描技术优势
● 即插即用：误差表储存载物台内部，跨系统无需重新校准
● 高精度定位：通过网格交点检测提升正交性（误差＜5 角秒）
● 环境适应性：支持多条件误差补偿，长期保持精度
四、广泛的应用领域
生物医药领域 —— 在细胞研究、药物研发等实验中，需要对生物样本进行高精度的观察和分析。可配合显微镜，精准扫描细胞样本，帮助科研人员捕捉细胞的细微变化，为药物研发提供关键数据支持。
病理学领域 —— 病理切片的检测对精度要求较高。能快速、准确地扫描病理切片，帮助医生清晰地观察病变组织，提高病理诊断的准确性。
半导体领域 —— 半导体晶圆的检测关乎芯片的质量和性能。凭借其高精度和多样的扫描路径，能够对晶圆表面进行全面检测，及时发现微小的缺陷和瑕疵。
电子电路领域 —— 在电子电路的研发和生产过程中，需要对电路板进行精细检测。可实现对电路板的快速扫描，检测电路的连通性和元件的质量。
金相及汽车清洁度领域 —— 对于金相样品的分析以及汽车零部件清洁度的检测， 都能发挥重要作用，帮助工程师准确评估材料性能和产品质量。
五、卓越的兼容性及适配性
H101F XY 电动平台具备出色的通用性，能适配大多数显微镜或光学系统，可与奥林巴斯、尼康、蔡司、徕卡、明治、麦克奥迪、舜禹等众多知名显微镜品牌完美匹配，为用户解决设备适配的后顾之忧。 H101F 不仅可以对现有的显微镜系统进行电动化升级，也可用于OEM光路系统搭建，为您的科研和检测工作提供稳定的支持。

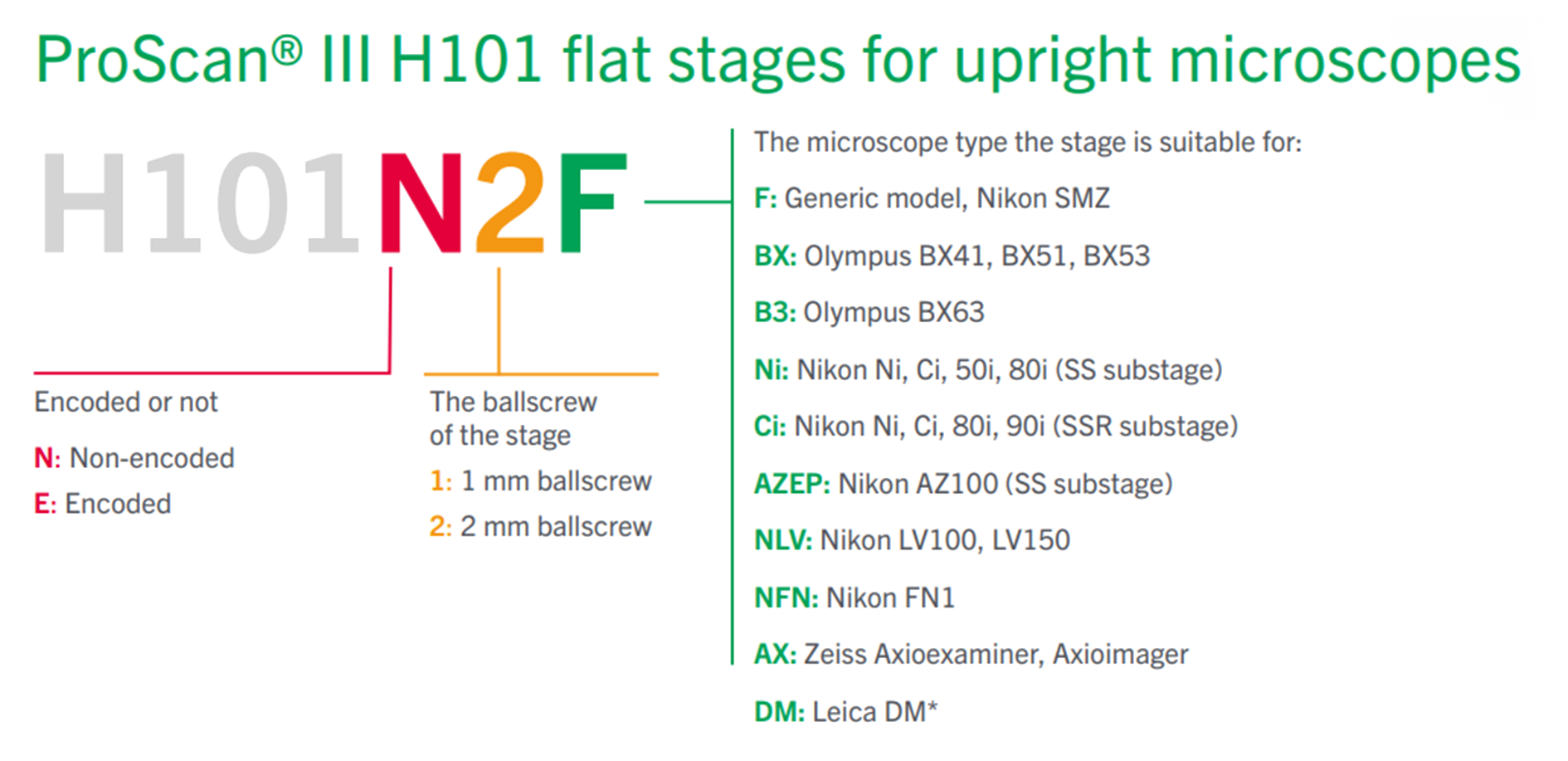

六、型号说明
产品参数
| 参数/型号 | 行程 mm | 重复精度 μm | 分辨率 μm | 速度 mm/s | 负载 kg | 编码器精度 μm | 螺距 mm |
| H101N2F | 114 × 75 |
＜0.8 |
0.04 |
60 |
10 |
No |
2 |
| H101N1F | 114 × 75 |
＜0.8 |
0.02 |
30 |
10 |
No |
1 |
| H101E2F | 114 × 75 |
＜0.7 |
0.1 |
60 |
10 |
0.1 |
2 |
| H101E1F | 114 × 75 |
＜0.3 |
0.1 |
30 |
10 |
0.1 |
1 |
