产品描述

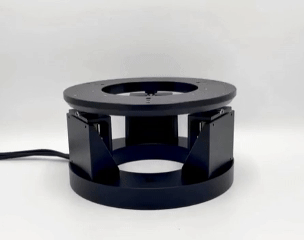

PRECIBEO TipTilt 微型压电偏摆台可沿 Z 轴，围绕 X 轴和 Y 轴以纳米级精度移动重达 2.5 kg 的负载。
PRECIBEO GO模块化系统中的所有产品均互相兼容，并可轻松组合成多轴系统，提供平稳的连续运动、快速的步进和整定时间，以及静止自锁功能。
PRECIBEO 微型压电偏摆台基于精准而强大的 GO 平台，这使得该平台可承载重达 2.5 kg 的负载，并具有静止自锁功能。
平台还可通过控制器和应用程序轻松软件控制。C++ DLL 可轻松实现软件的二次开发。
特性
● 行程 (Z)：± 10 mm
● 行程 θ (XY)：± 9°
● 较小可移动增量 (Z)：2 nm
● 较小可移动增量 θ (XY)：＜ 0.1 µrad
● 重复定位精度 (Z)：± 200 nm
● 重复定位精度 θ (Z)：± 15 µrad
● 推力/拉力：(Z) 15 N (至少)
● 锁止力 (电源关闭时)：(Z) 18 N (小)
产品参数
| 型号 | ZTT-15N |
| 定位 | |
| 行程 (Z) | ± 10 mm |
| 行程 θ (XY) | ± 9 ° |
| 较小运动增量 (Z) | 2 nm |
| 较小运动增量 θ (XY) | ＜ 0.1 µrad |
| 重复定位精度 (Z) | ± 200 nm |
| 重复定位精度 θ (XY) | ± 15 µrad |
| 运动性能 | |
| 推力/拉力 (Z) | 15 N (至少) |
| 锁止力 (电源关闭时) (Z) | 18 N (小) |
| 空载时的大速度 (Z) | 8 mm/s |
| 大负载时的速度 (Z) | ＞ 5 mm/s |
| 驱动类型 | |
| 基本模块 | PRECIBEO GO LS4545 线性平台 |
| 机械性能 | |
| 顶部负载 | 1 kg |
| 直径 | 150 mm |
| 高度 | 92 mm |
| 其他 | |
| 线缆 | 2 m 线缆 (± 5 %) 带 ix Industrial 接口的连接器 |
| 材质 | 铝 |
产品参数
| 参数/型号 | 行程 (Z) mm | 行程 θ (XY) ° | 较小可移动增量 (Z) nm | 较小可移动增量 θ (XY) µrad | 重复定位精度 (Z) nm | 重复定位精度 θ (XY) µrad | 大推力/拉力 N |
| ZTT-15N | ± 10 |
± 9 |
2 |
＜ 0.1 |
± 200 |
± 15 |
(Z) 15 N (至少) |
