TULA70

微型直线电机

尺寸小巧、重量轻、结构简单

多种行程可选

响应迅速

断电自锁

出色的可控性

精细定位/高分辨率

运行安静

无电磁干扰

产品描述

产品参数

资料下载

相关附件

产品描述

TULA 是一款采用尖端压电技术和设计的微型压电电机。体积小巧、功耗低，同时具有高推力、高速度以及断电自锁等特性。

特性

● 尺寸小巧、重量轻、结构简单

● 多种行程可选

● 响应迅速

● 断电自锁

● 出色的可控性

● 精细定位/高分辨率

● 运行安静

● 无电磁干扰

原理

TULA 微型直线电机施加 PWM 电压信号后，压电陶瓷会上下振动，振动以弹性波的形式通过连杆传递。随后，固定在连杆上的移动滑块会根据 PWM 信号沿杆移动，重复滑移-粘滞动作后实现移动滑块的连续移动。

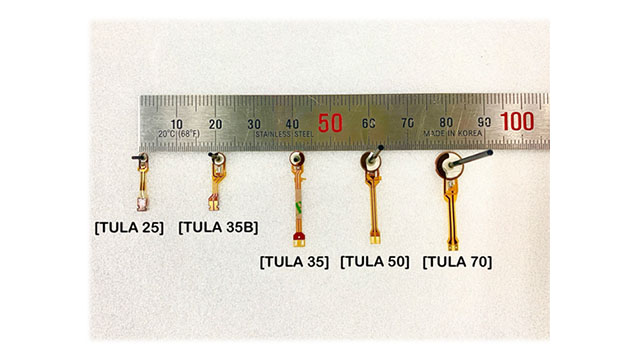

TULA系列的典型特征

产品参数

型号	TULA25	TULA35B	TULA35	TULA50	TULA70	TULA75
机械特性
速度（无负载） mm/s	＞3	＞7	＞10	＞10	＞15	＞20
推力 gf（N）	＞3（0.029）	＞5（0.049）	＞10（0.098）	＞40（0.392）	＞50（0.490）	＞70（0.686）
锁止力 gf（N）	30 — 50 （0.294 — 0.49）	40 — 70 （0.392 — 0.686）	50 — 80 （0.49 — 0.784）	100 — 150 （0.98 — 1.47）	120 — 160 （1.177 — 1.569）	120 — 160 （1.177 — 1.569）
行程 mm	＜3	＜6	＜8	＜8	＜15	＜18
连杆直径 mm	Φ0.8	Φ0.8	Φ0.8	Φ1.3	Φ1.3	Φ1.3
连杆长度 mm	＜9	＜14	＜19	＜20	＜28	＜30
推荐滑块	M308	M308	M308	M813	M813	M813
电器特性
驱动频率 kHz	170 — 250	110 — 140	80 — 100	60 — 80	40 — 55	35 — 50
驱动电压 V	12 — 16	12 — 18	14 — 20	20 — 35	20 — 35	20 — 35
功率 mW	＜150@12V	＜180@12V	＜250@14V	＜350@20V	＜500@20V	＜500@20V
环境要求
工作温度 ℃	﹣10 — 60
存储温度 ℃	﹣30 — 80

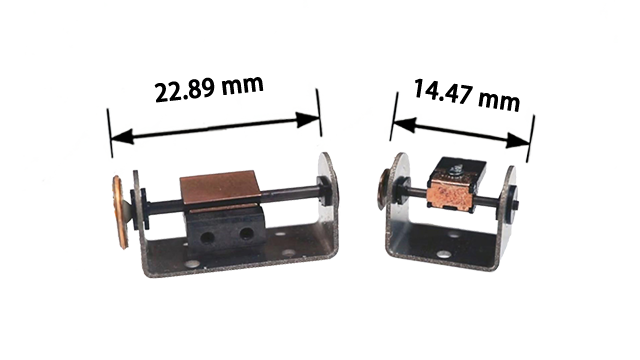

尺寸图

应用领域

● 相机和手机的变焦和自动对焦

● 数码相机或智能手机的光学防抖 (OIS)

● 电动平台模块

● 监控摄像头/闭路电视的红外滤光片开关 (ICR)

● 医疗设备、微机电系统 (MEMS)、光学设备

● 微型爪夹/机械臂

● 云台模块

物流设备

医疗设备

美容设备

● 电动手持仪器的变焦模块

● 配备压电电机的HIFU(高强度聚焦超声)设备

超声波HIFU 提拉术

这是一种利用皮肤损伤再生原理的设备。它对皮肤施加高强度超声波刺激，但只会损伤目标皮肤内部而不损伤皮肤表面，利用人体自身的再生能力将其转化为新的皮肤。

安防/监控设备

● 虹膜识别

● 日夜红外滤光片切换

半导体设备

其他应用

● 光学图像稳定器 (OIS) 模块

● 云台/倾斜/缩放模块

● 盲文/触觉模块

盲人点字终端机

适用于银行自动取款机

定制

图像三维显示

压电电机型号：TULA25

产品参数

参数/型号	速度（无负载）mm/s	推力 gf（N）	锁止力 gf（N）	行程 mm	连杆直径 mm	连杆长度 mm
TULA70	＞15	＞50 （0.49）	120 — 160 （1.177 — 1.569）	＜15	Φ 1.3	＜28
